Інсталяційне обладнання REDLINE

Постачання спеціальних газів чистоти 6.0 до точки використання

Ми пропонуємо широкий вибір панелей, вихідних з’єднань і аксесуарів REDLINE® для централізованих систем подачі газу, які забезпечують подачу газів або газових сумішей високої чистоти до точки споживання.

Інсталяційне обладнання REDLINE відповідно до ваших вимог щодо застосування та якості

Преміальна лінійка REDLINE охоплює повний набір обладнання для централізованих систем розподілу газу — від настінних панелей автоматичного перемикання до запірних клапанів та настінних точкових редукторів тиску. Усе обладнання REDLINE призначене для роботи з газами високої чистоти до 6.0 (99,9999%) та точними газовими сумішами з вмістом компонентів на рівні ppm/ppb. Більшість продуктів REDLINE доступні у варіантах з хромованої латуні або нержавіючої сталі з привареними з'єднаннями для забезпечення безпечної роботи з найбільш токсичними й агресивними газами та мінімального ризику забруднення від атмосферних газів. Для чистоти газів до класу 5.0 (99,999%) та сумішей з компонентами на рівні відсотків, відвідайте сторінку обладнання BASELINE.

Огляд Інсталяційного обладнання REDLINE

Панелі REDLINE з ручним перемиканням –і моделі на одно джерело газу

Газові панелі використовуються в централізованих системах подачі газу для зниження високого вхідного тиску в балонах до необхідного вихідного тиску в точці використання. Усі панелі серії REDLINE S (Single –одне джерело) особливо підходять для неагресивних газів чистотою до 6.0, а також сумішей з низькою концентрацією агресивних компонентів.

Одинарні панелі працюють з одним джерелом (групою балонів), до якого можуть бути підключені кілька балонів за допомогою модулів розширення. Після спорожнення джерела, його необхідно замінити вручну.

REDLINE® S 60

Одинарна панель із діафрагмовим редуктором тиску. Може бути оснащена контактним манометром для автоматичного контролю. Працює з вхідним тиском до 60 бар (870 psi). Вихідний тиск — від 0,5 до 14 бар (7–203 psi).

REDLINE® S 200

Як і S 60, але для тиску до 230 бар (3 336 psi). Вихідний тиск — від 0,5 до 200 бар (7–2 900 psi).

REDLINE® S 203

Оснащена одноступеневим діафрагмовим редуктором тиску та зовнішнім продуванням. Можна продувати сторону високого тиску перед від'єднанням балонів. Монтується на консолі з нержавіючої сталі, включає манометри, запобіжний клапан, запірні клапани на високому і низькому тиску, а також для газу продувки. Вхідний тиск — до 230 бар, вихідний — від 6 до 28 бар. REDLINE® S 300 Працює при тиску до 300 бар (4 350 psi), вихідний тиск — від 0,5 до 200 бар.

Ручні панелі REDLINE – Подвійні моделі

Працюють з двома джерелами газу одночасно. Коли одне джерело спорожнюється, оператор вручну перемикає подачу на інший. Як і одинарні панелі, вони сумісні з газами до 6.0 чистоти.

REDLINE® D 60

Подвійна панель з одноступеневим діафрагмовим редуктором тиску. Вхідний тиск — до 60 бар. Вихідний — 0,5–14 бар.

REDLINE® D 200

Подібна до D 60, але для тиску до 230 бар. Вихідний тиск — 0,5–200 бар.

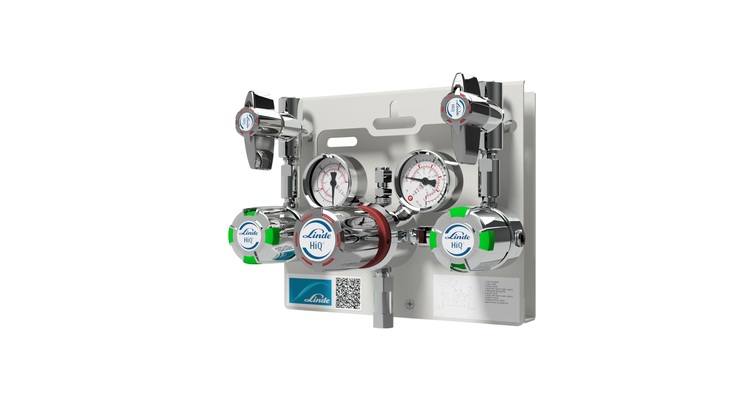

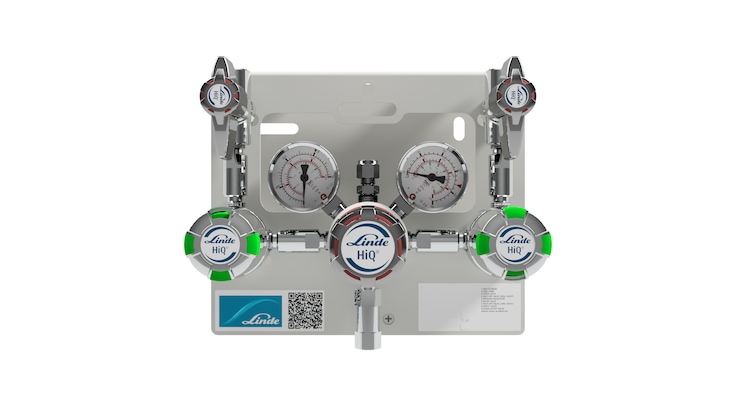

REDLINE® D 300

Працює при вхідному тиску до 300 бар, вихідний тиск — 0,5–200 бар.

Напівавтоматичні панелі REDLINE

Як і ручні, знижують вхідний тиск до вихідного. Працюють з двома джерелами газу, але перемикаються автоматично на другу сторону з повними балонами, коли тиск на активної стороні падає до заданого рівня. Це забезпечує безперервне постачання, поки оператор замінює балони.

REDLINE® A 60

Напівавтоматична панель з одноступеневим діафрагмовим редуктором. Вхідний тиск — до 60 бар. Вихідний — від 14 до 50 бар.

REDLINE® A 200

Як A 60, але для тиску до 230 бар.

REDLINE® A 209

Аналогічна до A 200, але має клапани продувки з обох сторін. Вхідний тиск — до 230 бар. Вихідний — 14–50 бар.

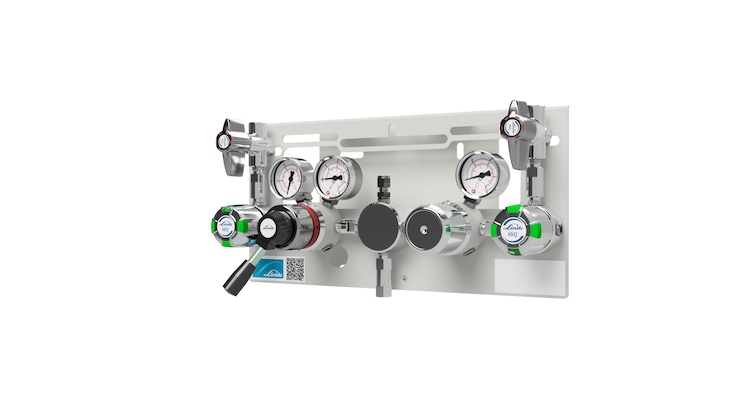

REDLINE® A 300

Працює при тиску до 300 бар. Вихідний тиск — 14–50 бар.

REDLINE Кінцеві регулятори / POU (Point of Use)

Кінцевий регулятор— другий етап централізованої системи подачі газу

Усі кінцеві регулятори REDLINE (POU) спеціально розроблені для неагресивних газів із чистотою до 6.0 (99,9999%), а також для газових сумішей із низьким вмістом агресивних компонентів (ppm/ppb).

У поєднанні з ручною або напівавтоматичною газовою панеллю кінцеві регулятори забезпечують стабільний вихідний тиск, компенсуючи будь-які коливання тиску між вхідною та вихідною сторонами. Система REDLINE є модульною, що дозволяє адаптувати газову систему під конкретні потреби користувача. Кожен кінцевий регулятор можна індивідуально оснастити або, навпаки, прибрати функції, такі як: запірний клапан, регулятор тиску, регулятор витрати.

Моделі кінцевих регуляторів REDLINE

REDLINE® B 40

Кінцевий регулятор для встановлення на лабораторних столах. Може бути: запірним клапаном (тип A), регулятором з запірним клапаном (тип B), регулятором з запірним і регулювальним клапаном (тип C). Максимальний вхідний тиск — 40 бар (580 psi).

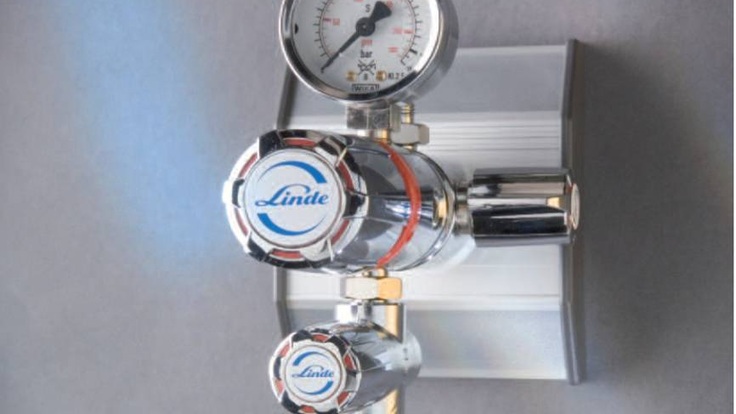

REDLINE® W 40

Настінна версія кінцевого регулятора. Конфігурація — як у B 40 (типи A, B, C). Максимальний вхідний тиск — 40 бар (580 psi).

REDLINE® W 50

Одноступеневий діафрагмовий регулятор тиску для настінного монтажу. Оснащений: запірним клапаном, роз’ємним з’єднанням між клапаном попереднього відключення та регулятором тиску. Максимальний вхідний тиск — 50 бар (725 psi), вихідний тиск — від 0,1 бар (1,5 psi) до 10 бар (145 psi).

REDLINE® L 40

Настінний кінцевий регулятор з регулятором тиску. Може бути конфігурований як тип A, B або C. Максимальний вхідний тиск — 40 бар (580 psi).
